يقوم هذا النظام بمعالجة سجلات 4 أقدام (1220 مم) بطول , 8 أقدام (2440 مم) ، وأطوال 10 أقدام (3050 مم) ، مع أقطار تتراوح من 150 إلى 600 ملم ، مما يجعله مناسبًا للإنتاج الصغير والكبير على نطاق واسع. من خلال الجمع بين عناصر التحكم في CNC مع وضع السكين الهيدروليكي ، فإنه يحقق دقة سماكة القشرة البالغة 0.05 ملم - أمرًا حرجة للتطبيقات التي تتطلب تصفيحًا ثابتًا ، مثل الأثاث والخشب الرقائقي الهيكلي. إن قدرتها على التعامل مع أنواع السجل المتنوعة والأحجام تضعها كمكون رئيسي في خطوط التصنيع التكيفية.
المعلمة | قيمة |
نطاق طول السجل | 4 '(1220 مم) ، 8' (2440 مم) ، 10 '(3050 مم) |
سجل قطر السجل | 150-600mm |
سمك القشرة | 0.5-3mm |
دقة السمك | ± 0.05mm |
إنتاجية | 8-12 سجلات/ساعة |
مزود الطاقة | 480V ، 3 مرحلة ، 60 هرتز |

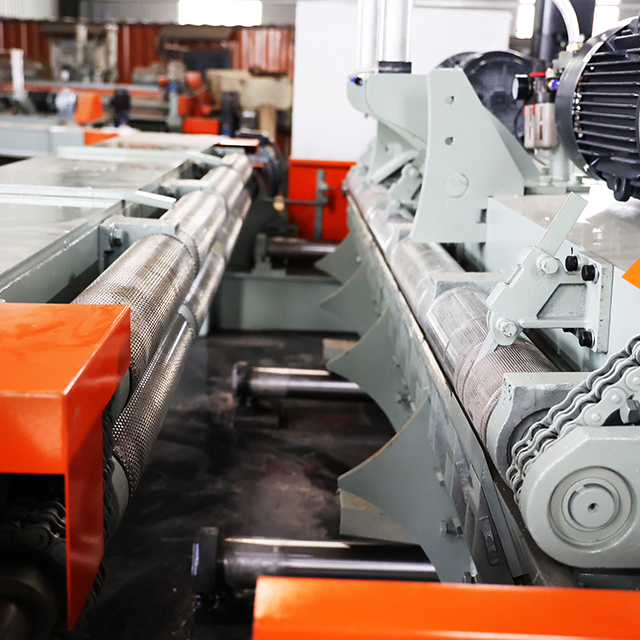

يتيح التخلص من المغزل المركزي التثبيت بنسبة 360 درجة ، والذي يدعم السجلات في نقاط اتصال متعددة بدلاً من الاعتماد على محور مركزي واحد. يقلل هذا التصميم من النفايات الأساسية بنسبة 20 ٪ مقارنةً بالتقشرات المستندة إلى المغزل ، حيث يسمح بالتقشير بالقرب من قلب السجل-القشرة القابلة للاستخدام من السجلات التي يمكن التخلص منها. يستوعب تباعد الأسطوانة القابل للتعديل (50-200 مم) أقطار السجل والانحناء المتغير ، مما يضمن توزيع الضغط المتسق حتى على السجلات غير المنتظمة.
يراقب عالي الدقة نظام مؤازرة CNC قطره في الوقت الفعلي باستخدام أجهزة استشعار الليزر ، وضبط موضع سكين التقشير 100 مرة في الثانية للحفاظ على سمك موحد مع تقليل السجل في الحجم. تتيح واجهة HMI الشاشة التي تعمل باللمس للمشغلين بإدخال أبعاد السجل والأنواع وسمك القشرة المطلوب ، حيث يحسب النظام تلقائيًا سرعة التقشير المثلى (10-30 دورة في الدقيقة) وزاوية السكين (15-25 درجة) لكل وظيفة. هذه الأتمتة تقلل من خطأ المشغل ويضمن نتائج قابلة للتكرار عبر عمليات الإنتاج.
يتميز سكين التقشير بتشغيل هيدروليكي يوفر دقة تحديد موقع دقيقة تبلغ 0.02 ملم ، وهو أمر بالغ الأهمية للحفاظ على اتساق السمك. يوجه المتكامل سكين الهواء الهواء المضغوط عبر سطح التقشير ، مما يؤدي إلى إزالة رقائق الخشب والحطام التي يمكن أن تسبب عيوب السطح في القشرة. لتمديد عمر الشفرة ، يتضمن النظام شحذ سكين تلقائي ينشط أثناء تغييرات السجل ، وشحذ الحافة إلى زاوية 30 درجة ويمتد فترات استبدال بنسبة 30 ٪.
يتم تعزيز سلامة المشغل من خلال غرفة تقشير مغلقة مع أبواب وصول متشابكة تمنع التشغيل عند فتحها. تقليل الأرضيات المضادة للانزلاق وتحديد المواقع السيطرة المريحة من مخاطر الحوادث أثناء تحميل السجل. من أجل الكفاءة ، يدعم محمل سجل التغيير السريع مع المهد القابل للتعديل جميع تنسيقات الطول الثلاثة ، مما يقلل من وقت التغيير بين 4 أقدام و 8 أقدام و 10 أقدام إلى -10 دقيقة . تلتقط أنظمة استرداد الطاقة الطاقة الحركية أثناء التباطؤ ، مما يقلل من استهلاك الطاقة الإجمالي بنسبة 15 ٪.
إنتاج القشرة : يحول سجلات السجلات إلى صفائح رقيقة لطبقات خشبية من الخشب الرقائقي ، مما يضمن سماكة موحدة تبسط الترابط أثناء مجموعة اللوحة.
تصنيع الأثاث : ينتج قشرة زخرفية عالية الجودة مع أسطح ناعمة ، مثالية للخزائن والأبواب وألواح الأثاث الراقية.
البناء : يعد القشرة الهيكلية لإنتاج الأخشاب المتقاطعة (CLT) ، حيث يضمن سمك ثابت توزيع الحمل الموحد في مكونات البناء.
التغليف : يخلق صفائح قشرة قوية ورقيقة لتصنيع الصناديق والمنصات عالية القوة ، وتوازن المتانة مع كفاءة المواد.
س: كيف يقلل التصميم الخالي من المغزل من النفايات مقارنةً بالمقرق التقليدية؟
ج: من خلال التخلص من المغزل المركزي ، يمكن للنظام تقشير السجلات إلى القطر الأساسي البالغ 80 مم (مقارنةً بـ 120-150 مم مع أنظمة قائمة على المغزل) ، واستعادة 0.5-1.2 متر مربع من القشرة لكل سجل ، اعتمادًا على القطر الأصلي.
س: هل يمكن أن تتعامل مع الأخشاب الصلبة الكثيفة مثل البلوط أو خشب الساج ، والتي هي عرضة للانشقاق أثناء التقشير؟
ج: نعم. تقوم CNC بضبط سرعة التقشير لتتناسب مع كثافة الخشب - التي تصل إلى 10-15 دورة في الدقيقة للأخشاب الصلبة - وتطبق السكين الهيدروليكي الضغط المتزايد للحفاظ على التخفيضات النظيفة ، مما يقلل من التقسيم.
س: ما هو الحد الأقصى للإنتاج المستمر قبل الحاجة إلى الصيانة؟
ج: تم تصميم النظام لتشغيل 24/7 ، مع الصيانة الروتينية (التشحيم ، وفحص المرشح) الموصى بها كل 400 ساعة تشغيل . يتم جدولة عمليات التفتيش الرئيسية للمكونات سنويًا.
س : هل يدعم التكامل مع أنظمة مراقبة الجودة؟
ج: نعم. إنه يتصل بأنظمة فحص الرؤية عبر Ethernet ، مما يتيح مراقبة في الوقت الفعلي لجودة القشرة والتعديل التلقائي لمعلمات التقشير إذا تم اكتشاف العيوب.
 | | |

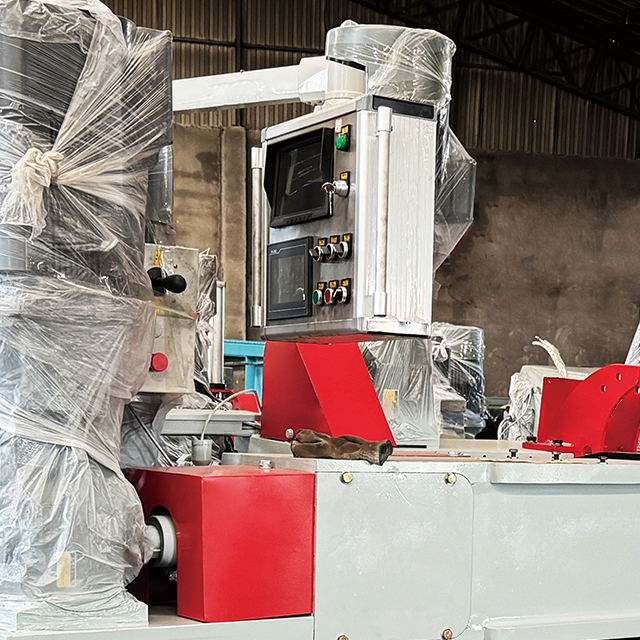

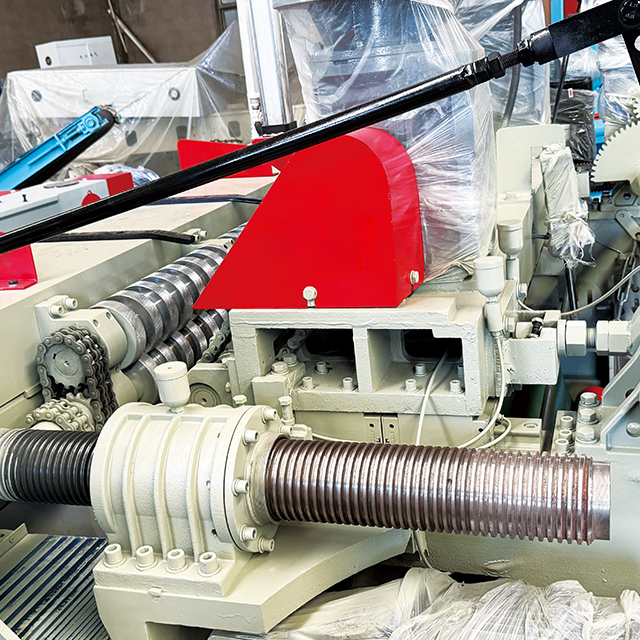

نظام حامل السكين الهيدروليكي ، يسهل تغيير الشفرات. | شاشة CNC التي تمت ترقيتها ، سهلة ضبط سمك القشرة ، عرض القطع ، وغيرها من البيانات. | مادة جيدة وسميكة لصنع جسم الماكينة ، مما يضمن أن آلة التقشير قوية وثقيلة. |
ورقة البيانات

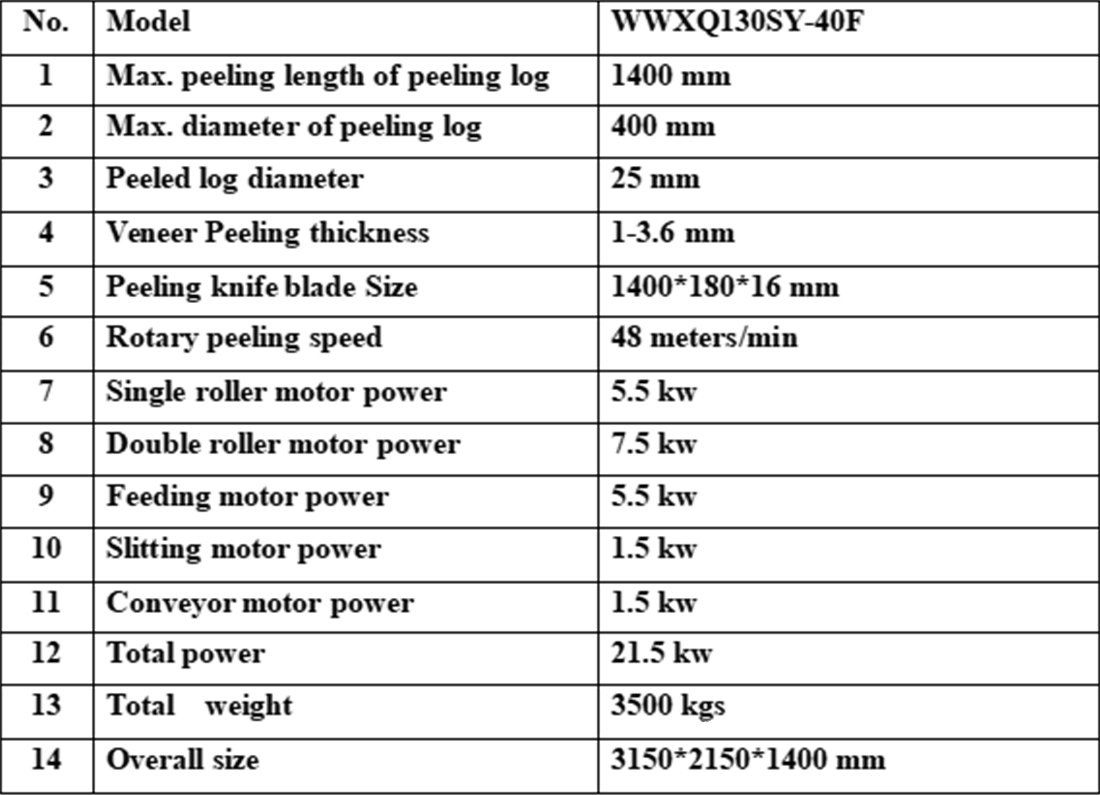

4 أقدام

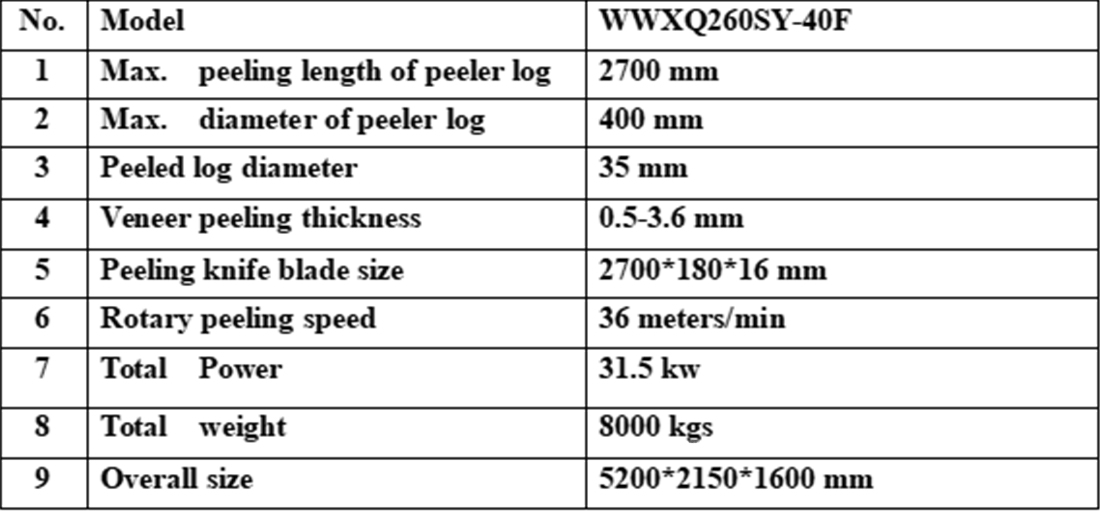

8 أقدام

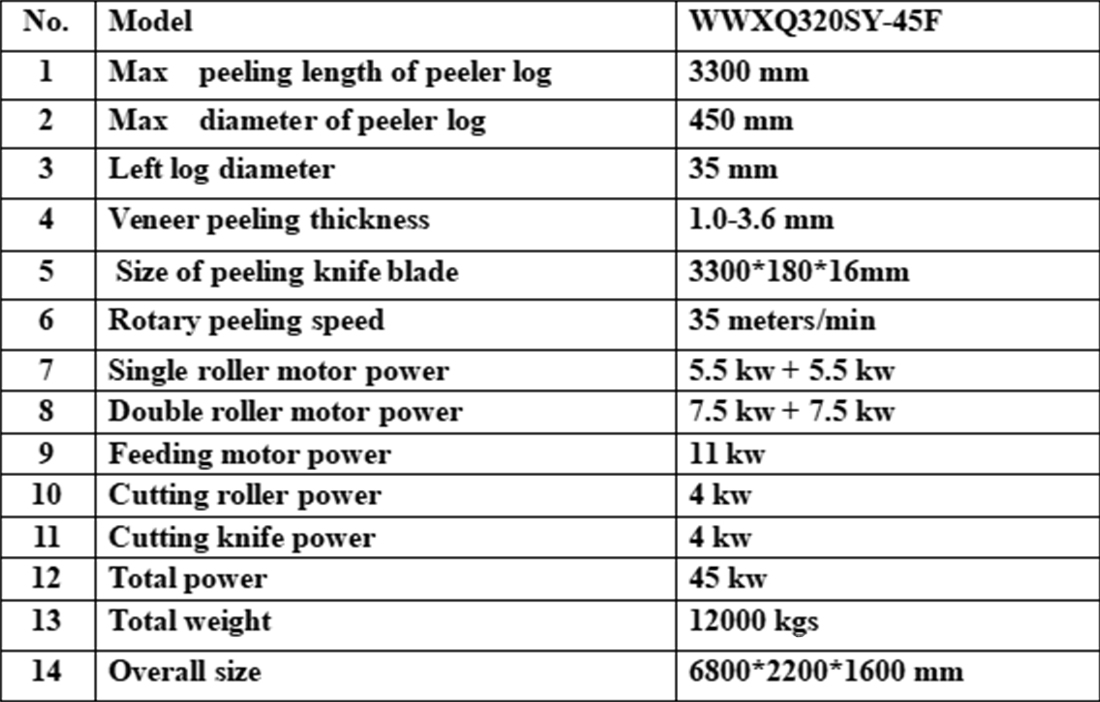

10 أقدام
