توفر آليتها التي تحركها المؤازرة استجابة ديناميكية فائقة مقارنة بالأنظمة الهيدروليكية التقليدية ، مما يضمن محاذاة أساسية ثابتة حتى في سرعات المعالجة الأعلى. هذا يترجم إلى تحسين جودة المنتج وزيادة الإنتاجية لمصنعي الخشب الرقائقي مع التركيز على الكفاءة.
المعلمة | تفاصيل |
نظام القيادة | 4B3L Servo Motors (3 محاور) |
سرعة المعالجة | 20-25 قطعة في الدقيقة |
دقة تحديد المواقع | ± 0.3mm |
العرض الأساسي المعمول به | 100mm - 1200mm |
متطلبات الطاقة | 7.5kw (380 فولت/50 هرتز) |
وزن الآلة | 2200 كجم |
تشغيل الرطوبة | 30 ٪-80 ٪ (غير تكثيف) |
نظام التحكم | PLC المتقدمة مع مزامنة المؤازرة |
يتيح نظام محرك 4B3L Servo ضبط الوقت الفعلي لكل وحدة عمل ، مع وقت استجابة أقل من 0.1 ثانية. هذا يضمن محاذاة النوى مع دقة ± 0.3 مم -حرجة للخشب الرقائقي عالي الجودة حيث يمكن أن تؤدي الثغرات البسيطة إلى التنازل عن الأداء.
تعمل ثلاث وحدات عمل مستقلة بالتوازي ، كل منها يديره نظام المؤازرة للتعامل مع الأجزاء الأساسية المختلفة في وقت واحد. يزيد هذا التصميم من سرعة المعالجة إلى 20-25 قطعة في الدقيقة ، وهو تحسن بنسبة 30 ٪ على الآلات ذات الوحدة الواحدة.
مستشعرات متكاملة تراقب أداء المحرك ، ودقة المحاذاة ، وتدفق المواد. يتم عرض التنبيهات على واجهة الشاشة التي تعمل باللمس ، مما يسمح للمشغلين بمعالجة المشكلات (على سبيل المثال ، النوى المحشورة ، اختلال) قبل أن تؤثر على جودة الإنتاج.
كل وحدة عمل معيارية ، تبسيط الصيانة واستبدال الأجزاء. هذا يقلل من وقت التوقف ، مع متوسط مرور الإصلاح للمشكلات البسيطة تقتصر على 30 دقيقة أو أقل.
تستهلك Servo Motors الطاقة فقط أثناء الحركة النشطة ، مما يقلل من استخدام الطاقة بنسبة 25 ٪ مقارنة بالأنظمة الهيدروليكية المستمرة. هذه الكفاءة ذات قيمة خاصة بالنسبة للمرافق مع ساعات العمل اليومية العالية.
مثالي للمصانع على نطاق واسع تنتج أكثر من 5000 ورقة من الخشب الرقائقي يوميًا ، حيث يكون السرعة والاتساق أمرًا بالغ الأهمية لتلبية المواعيد النهائية للتسليم.
تستخدم في تصنيع الخشب الرقائقي عالي الدقة لصناعات الفضاء والبحرية والسيارات ، حيث تؤثر المحاذاة الأساسية بشكل مباشر على الأداء الهيكلي في ظل الظروف القاسية.
مثالي لتأليف النوى ذات 5 طبقات ، مثل تلك المستخدمة في أرضيات الآلات الثقيلة أو منضدة العمل الصناعية ، حيث يكون توزيع الطبقة الموحدة أمرًا بالغ الأهمية.
يلبي معايير الجودة الدولية الصارمة (على سبيل المثال ، EN 13986 ، معايير أداء APA) ، مما يجعلها مناسبة للخشب الرقائقي الذي تم تصديره إلى الأسواق ذات متطلبات التفتيش الصارمة.
توفر أنظمة المؤازرة أوقات استجابة أسرع ، ودقة تحديد المواقع العالية ( ± 0.3 مم مقابل 1.0 مم للهيدروليكيات) ، وانخفاض استهلاك الطاقة ، وخاصة أثناء أحمال الإنتاج المتغيرة.
تم تحسينه للقطع الأساسية المستطيلة. بالنسبة للأشكال غير المنتظمة ، يوصى بخطوة ما قبل المعالجة لتوحيد الأبعاد لضمان المحاذاة المثلى.
يغطي التدريب الأساسي (عادة من 2 إلى 3 أيام) التنقل في الواجهة ، وتعديل المعلمة ، واستكشاف الأخطاء وإصلاحها الروتينية. التدريب المتقدم لموظفي الصيانة متاح عند الطلب.
نعم ، يتيح تكامل إنترنت الأشياء الاختياري مراقبة الأداء في الوقت الفعلي عبر بوابة ويب آمنة ، مما يمكّن المديرين من تتبع الإنتاجية ومعالجة المشكلات عن بُعد.

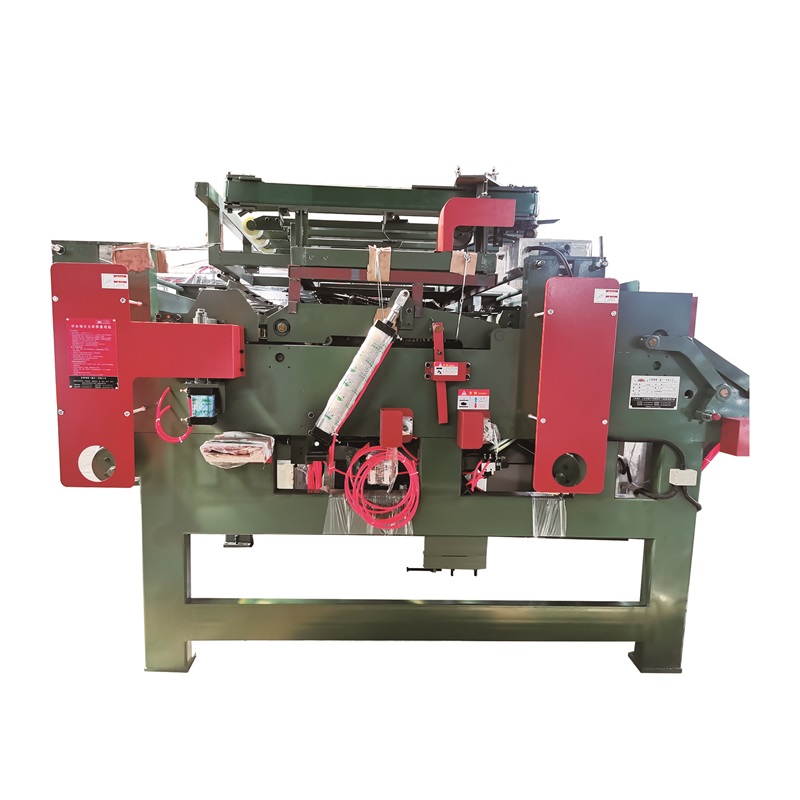

CXCT-4B3L （مؤازرة بالكامل） | |||
الأبعاد الإجمالية (L × W × H) | 13.6m*4.3m*2.6m | ||
إجمالي البصمة (مع رف استلام قياسي) | 15.6M*6.3M | ||
إجمالي استهلاك الطاقة | 35kw | الأداء (سرعة الخط) | 36M/دقيقة |
سمك التغذية | 1.2-4.0mm | أبعاد لوحة الإخراج (معيار) | 4 '*4' 4 '*8' |
استهلاك الهواء | 320L/دقيقة | وزن | T |

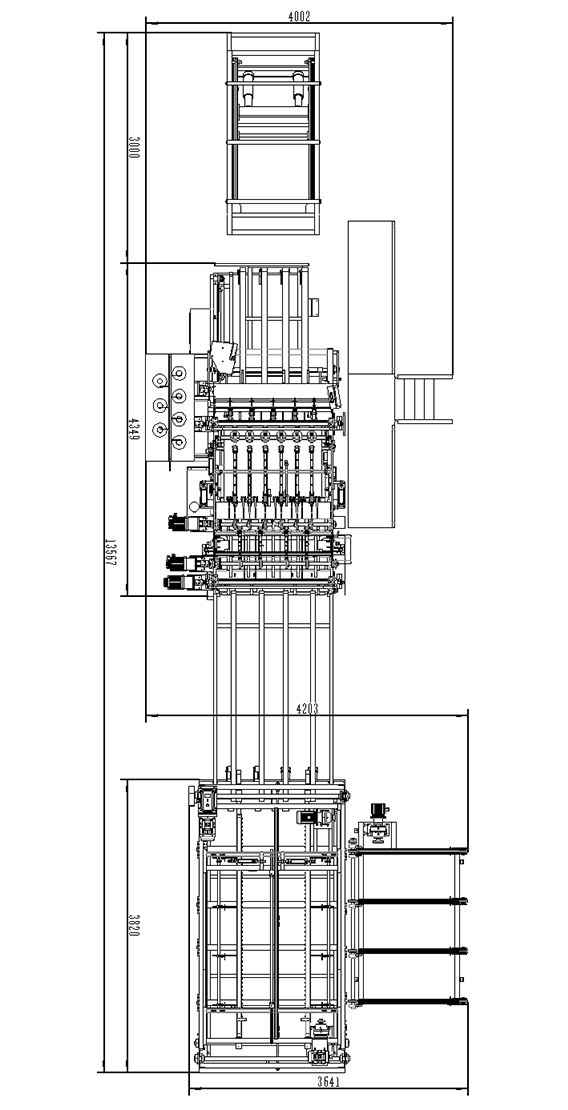

رسم تخطيط
