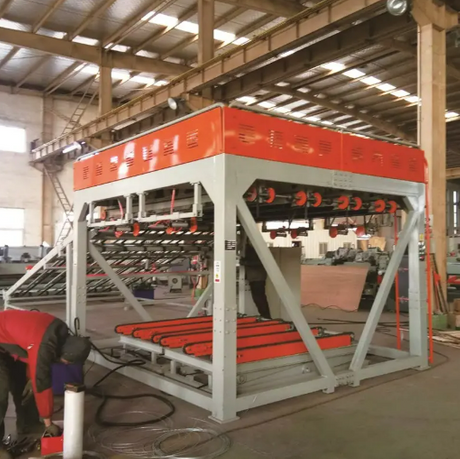

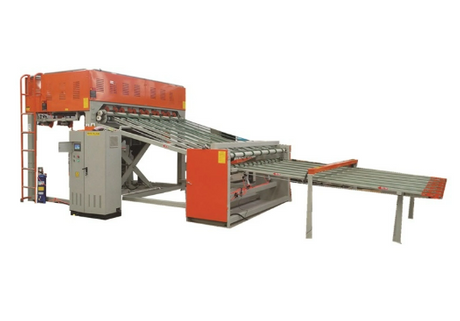

ما هو استخدام مكدس القشرة؟

في إنتاج الخشب الرقائقي والألواح الصناعية، لا يمثل نقل صفائح القشرة بكفاءة سوى نصف المعركة. التحدي التشغيلي الحقيقي هو نقلها دون التسبب في تخفيض مستوى المواد. في حين يتم استخدام مكدس القشرة بشكل أساسي لفرز وتصنيف وتنظيم صفائح الخشب الرقيقة (القشرة) في أكوام موحدة، فإن وظيفتها الفعلية هي حماية الإنتاج. يؤدي التجميع اليدوي القديم أو الآلات القديمة إلى تلف الحواف والانقسامات والأكوام المنحرفة. تؤدي هذه المشكلات إلى إبطاء العمليات النهائية والإضرار بالربحية الإجمالية.

بالنسبة لمديري المصانع ومهندسي العمليات الذين يقومون بتقييم ترقية المعدات، يعد فهم القدرات الحديثة أمرًا بالغ الأهمية. يجب أن تنظر إلى وظائف الفرز الأساسية. ركز بدلاً من ذلك على كيفية تأثير فيزياء الفراغ وتصحيح الانحراف الرقمي ودقة التعامل على النتيجة النهائية. تعمل المعدات الفعالة على حماية الألواح الخشبية الهشة. فهو يضمن انتقالات سلسة بين مراحل التجفيف والضغط. هذا التعامل الدقيق يحافظ في النهاية على استثمارك في المواد الخام.

الوجبات السريعة الرئيسية

• تعمل أدوات تكديس القشرة كجسر مهم بين عمليات التقشير/التجفيف ومراحل التركيب/الضغط، مما يؤثر بشكل مباشر على جودة اللوحة النهائية.

• تعطي الوحدات الحديثة الأولوية "للتعامل اللطيف" عبر أحزمة التفريغ والارتفاعات المنخفضة لتقليل الأضرار المادية (الإصدار الأقدم).

• تسمح عناصر التحكم الرقمية المتقدمة بمعالجة الأحجام المختلطة (العشوائية) وتصحيح الانحراف الديناميكي دون إيقاف الخط.

• عند تقييم الترقيات، يجب على المشترين تقييم استهلاك الطاقة (كفاءة نظام الفراغ) وإمكانية الوصول إلى الصيانة مقابل سرعة المعالجة الأولية.

وظيفة العمل الأساسية: تقليل تخفيض المواد

غالبًا ما تتمحور المشكلة التشغيلية في إنتاج الألواح حول المعالجة القاسية. يمكن لسرعات المعالجة العالية أن تدمر الألواح الخشبية الهشة بسهولة. يجب عليك وضع معايير نجاح واضحة تركز على الحفاظ على المواد. إذا تسببت معداتك في إتلاف الخشب، تصبح سرعة المعالجة الخام غير ذات صلة.

تكلفة التعامل الخام

يسبب الاحتكاك الميكانيكي خسائر مالية كبيرة في مصانع الخشب الرقائقي. قطرات عالية التأثير تقسم صفائح الخشب الهشة. يحدث هذا الضرر بشكل متكرر في الأنواع الصعبة مثل الصنوبر الجنوبي أو التنوب. تمتلك هذه الأنواع الخشبية أنماطًا مميزة من الحبوب. هم عرضة للانقسام الشديد عند تعرضهم لضغوط ميكانيكية مفاجئة.

تقوم آليات السحب والإسقاط التقليدية بسحب الأوراق عبر الأسطح الصلبة. هذا الاحتكاك يحط من الحواف. تتطلب الحواف التالفة القص. يؤدي القطع إلى تقليل الحجم الإجمالي القابل للاستخدام للورقة. يطلق مشغلو المطاحن على هذه الخسارة اسم "تخفيض المواد". ويفرض عليك خفض التصنيف بيع قشرة وجه عالية القيمة كمواد أساسية منخفضة القيمة. إن تقليل هذا الاحتكاك هو الهدف التشغيلي الأساسي.

حماية القيمة المادية

يعالج الحديث مكدس القشرة هذه الضغوط الجسدية بشكل مباشر. يصمم المهندسون هذه الآلات للنقل اللطيف. يستخدمون أحزمة عالية الاحتكاك إلى جانب آليات التوقف الإيجابية. تعمل هذه العناصر على إمساك الخشب بشكل آمن دون استخدام قوة سحق.

يلعب ضغط الفراغ المستمر دورًا حيويًا هنا. يقوم نظام التفريغ بتثبيت الورقة بشكل مسطح على حزام النقل. فهو يزيل السحب تماما. تقوم آلية التوقف الإيجابية بعد ذلك بالإمساك بالحافة الأمامية بهدوء. هذا يمنع الخشب من الاصطدام بالحواجز الفولاذية. إن حماية القيمة المادية تتطلب هذا التوازن الدقيق. أنت بحاجة إلى قوة كافية لتحريك الورقة بسرعة، ولكن تحتاج إلى دقة كافية لتجنب تشقق الحبوب.

كفاءة المصب

يجب ألا تنظر مطلقًا إلى المُكدس على أنه مجرد تخزين. تعمل كمنطقة تحضير نشطة. تقوم الآلة ببناء كومة مربعة تمامًا. تُطلق الصناعة على هذه المجموعة المربعة اسم "الحصيرة". وتحدد جودة هذه الحصيرة بشكل مباشر كفاءة المصب.

تتطلب خطوط رمية الكرة التلقائية حصائرًا محاذاة تمامًا. إذا برزت الصفائح من الكومة، فإن أكواب الشفط الآلية تفشل في الإمساك بها بشكل صحيح. تؤدي الأكوام غير المحاذاة مباشرة إلى انحشار الضغط. عند حدوث ازدحام، يجب على المشغلين التدخل يدويًا. وهذا يوقف الإنتاج تماما. وعلاوة على ذلك، صفائح منحرفة لاصقة النفايات. ينتشر الغراء بشكل غير متساو عندما لا تصطف الحواف. ولذلك، فإن الحصائر المربعة بشكل مثالي توفر الوقت، وتقلل من انقطاع العمل، وتحافظ على الراتنجات الكيميائية باهظة الثمن.

• محاذاة الحواف: يمنع مخلفات المادة اللاصقة أثناء مرحلة نشر الغراء.

• الزوايا المربعة: تضمن قدرة أذرع وضع الكرة الآلية على الإمساك بالغطاء العلوي بشكل آمن.

• الارتفاع الثابت: يمنع أخطاء المستشعر في المطابع الآلية النهائية.

الميكانيكا الأساسية: كيف تعمل مكدسات القشرة الحديثة

يساعدك فهم النهج الميكانيكي على فصل التكنولوجيا الفعالة عن الزغب الموجود أعلى القمع. يعتمد التجميع عالي الأداء على علم الخصائص الهوائية المتقدمة والتوقيت المادي الدقيق. يجب أن تفهم الفيزياء التي تحكم نقل الأوراق وإصدارها.

نقل الفراغ والمناطق المحيرة

الآلات الحديثة تتخلى عن السحب الميكانيكي. وبدلاً من ذلك، يتم تثبيت الصفائح على الأحزمة العلوية عبر أنظمة التفريغ. الشفط يبقي الخشب معلقًا. هذه الطريقة تمنع خدش السطح. ومع ذلك، فإن الحفاظ على الشفط المستمر يمثل تحديًا لديناميكيات الموائع.

يحل المهندسون هذه المشكلة باستخدام مناطق مراوح معزولة ومربكة. لا يمكن لغرفة التفريغ الكبيرة أن توفر شفطًا موحدًا إذا كانت تفتقر إلى التقسيمات الداخلية. عندما تدخل ورقة قصيرة منطقة فراغ طويلة، يندفع الهواء المفتوح إلى الأجزاء المكشوفة. وهذا يسبب "تجويع الهواء". وينخفض ​​الضغط بسرعة. يتم بعد ذلك إصدار الورقة النشطة قبل الأوان. المناطق المحيرة تعزل تدفق الهواء. إنها تضمن بقاء ضغط الفراغ مرتفعًا تمامًا حيث يتصل الخشب بالحزام. وهذا يمنع السقوط غير المتوقع ويحافظ على سلاسة العملية.

تسلسل الضربة القاضية

إن نقل الخشب هو الخطوة الأولى فقط. إطلاقه على وجه التحديد هو الثاني. نحن نسمي هذا تسلسل الضربة القاضية. تقوم الآلات القديمة بدفع الورقة من الحزام باستخدام أذرع جانبية عدوانية. يقدم هذا الإجراء الإجهاد الجانبي.

تضع التصميمات الحديثة الأذرع المقلدة مباشرةً بين أحزمة التفريغ. عندما يتم تشغيل المستشعر، تضرب هذه الأذرع نحو الأسفل بالتساوي عبر سطح الخشب.

1. يكتشف المستشعر البصري الحافة الخلفية للورقة.

2. تقوم وحدة التحكم المنطقية القابلة للبرمجة (PLC) بحساب توقيت الإصدار الدقيق.

3. تطلق الأذرع المقطوعة النار نحو الأسفل في وقت واحد بين الأحزمة.

4. ينكسر ختم الفراغ على الفور عبر الورقة بأكملها.

هذا الموضع المركزي أمر بالغ الأهمية. يمنع الانحناء المقعر أو المحدب أثناء السقوط. إذا كسرت الفراغ بشكل غير متساو، تنحني الورقة. الملاءة المنحنية تلتقط الهواء مثل المظلة. إنه ينجرف خارج المركز. ويضمن الضرب بالتساوي بين الأحزمة هبوطًا ديناميكيًا هوائيًا مسطحًا.

التقليل من ارتفاع السقوط

تتعارض الجاذبية ومقاومة الهواء مع المحاذاة المثالية. كلما كانت منصة التكديس أقرب إلى حزام التحرير، أصبحت المكدس أسرع وأكثر تجانسًا. القطرات الأقصر تعني تدخلًا ديناميكيًا هوائيًا أقل.

عندما تسقط الورقة، يجب أن يهرب الهواء من تحتها. يمنح الانخفاض العالي الوقت للورقة للإمالة أو الانزلاق على وسادة الهواء المتسرب. من خلال الحفاظ على الحد الأدنى من ارتفاع السقوط، تقوم الآلة بدفع الهواء إلى الخارج بسرعة. تنتج هذه المحاذاة الأكثر إحكامًا حصيرة ثابتة. تستخدم جداول الرفع المتقدمة عيون الصور للفهرسة للأسفل بشكل متزايد. مع نمو المكدس، ينخفض ​​الجدول بما يكفي لقبول الورقة التالية. يحافظ هذا على مسافة إسقاط قصيرة باستمرار من الورقة الأولى إلى الأخيرة.

معايير التقييم الرئيسية لترقية المعدات

يحتاج مهندسو العمليات إلى أطر واضحة خلال مرحلة اتخاذ القرار. يجب عليك مقارنة القيود القديمة بالإمكانيات الحديثة. تعتمد الترقية الناجحة للمعدات على تقييم أربعة مجالات رئيسية: مرونة التنسيق، وكفاءة الطاقة، وزمن وصول التحكم، وسلامة المشغل.

التعامل مع الأحجام المختلطة (العشوائية)

تعمل مطاحن الخشب الرقائقي على معالجة أطوال مختلفة من الصفائح. التعامل مع هذه "العشوائية" يختبر مرونة المعدات الخاصة بك. تكافح الأنظمة القديمة مع هذا التباين. غالبًا ما تتطلب وحدات مكتملة متعددة (صناديق مفرغة) للتعامل مع أطوال تتراوح من 4 إلى 10 أقدام. تزيد الجلسات العامة الزائدة من التآكل الجسدي وتتطلب صيانة متكررة.

تقدم الأنظمة الحديثة حلاً أنيقًا. يستخدمون الجلسات المنقسمة أو المتحركة. يمكنك تنفيذ تغييرات التنسيق بزر واحد. تقوم الآلة بضبط حواجزها الداخلية ديناميكيًا. يمكن للمشغل التبديل من معالجة الأوراق مقاس 8 أقدام إلى الأوراق مقاس 4 أقدام في أقل من دقيقة. لا تحتاج إلى إغلاق الخط لإغلاق الصمامات يدويًا أو ضبط الإيقاف الميكانيكي. هذه المرونة تحافظ على استمرارية الإنتاج.

استهلاك الطاقة والبيئة والحوكمة البيئية والاجتماعية

أنظمة الفراغ كثيفة الاستهلاك للطاقة بطبيعتها. تستهلك المراوح الصناعية الكبيرة كميات هائلة من الطاقة الكهربائية. يتوافق تقييم استهلاك الطاقة مع الأهداف البيئية والاجتماعية والحوكمة الحديثة (ESG).

يجب عليك إعطاء الأولوية لمحركات التردد المتغير (VFDs). تعمل المراوح القديمة بأقصى سرعة بشكل مستمر. تقوم VFDs بضبط سرعة المحرك بناءً على طلب الفراغ في الوقت الفعلي. بالإضافة إلى ذلك، تعمل المعدات التي تتميز بغرف مفرغة على شكل قبة على تحسين تدفق الهواء الداخلي. يقلل شكل القبة من الاضطراب داخل الجلسة المكتملة. يعمل هذا المزيج من VFDs وهندسة الحجرة المحسنة على تقليل حمل المحرك بشكل كبير. يمكن للمطاحن أن تقلل من استهلاك الطاقة لكل متر مكعب بنسبة تصل إلى 30%. يؤدي ذلك إلى تحسين مقاييس الاستدامة والنفقات التشغيلية العامة.

الرسم البياني: تأثير ترقيات نظام الفراغ على استخدام الطاقة

الكمون نظام التحكم

السرعة تتطلب الدقة. تعمل خطوط التقشير الحديثة على دفع القشرة بسرعات تصل إلى 1000 قدم في الدقيقة (قدم/دقيقة). بهذه السرعة، تكون ردود الفعل البشرية عديمة الفائدة. المرحلات الميكانيكية بطيئة للغاية.

تتطلب الدقة وحدات تحكم منطقية قابلة للبرمجة (PLCs) متقدمة. أنت بحاجة إلى وحدات تحكم بأوقات مسح أقل من مللي ثانية (<1 مللي ثانية). يجب على PLC قراءة المستشعر ومعالجة سرعة الخط وتشغيل الصمامات الهوائية على الفور. إذا تأخر PLC بمقدار خمسة مللي ثانية، فإن الورقة التي تتحرك بسرعة 1000 قدم/دقيقة ستخطئ هدفها تمامًا. ويضمن زمن الوصول الذي يبلغ أقل من ميلي ثانية أن يصل تسلسل الضرب إلى الحافة الأمامية أو الخلفية الدقيقة في كل مرة. يحدث تصحيح الانحراف الرقمي هذا بسرعة، مما يحافظ على محاذاة مثالية للحصيرة دون إبطاء الخط.

السلامة وبيئة العمل

لا يمكنك تجاهل مخاطر المشغل. يؤدي التعامل اليدوي مع أكوام الأخشاب الثقيلة إلى حدوث إصابات خطيرة. إن تقييم ميزات الأمان لا يقل أهمية عن تقييم سرعة المعالجة.

غالبًا ما تجبر أنظمة التغذية القديمة العمال على دفع الصناديق الضخمة المحملة بالكامل على الناقلات الدوارة. وهذا يخلق مخاطر سحق قاتلة. المعدات الحديثة تقضي على هذا الخطر. ابحث عن صناديق التغذية الخارجية المائلة. تستخدم قمم الرفع هذه الجاذبية لصالحها. عندما تكون الحاوية ممتلئة، تميل المنصة قليلاً. تمسك الجاذبية بالصندوق الثقيل وتخرجه بسلاسة على مسار التغذية الخارجية. وهذا يزيل تمامًا المخاطر القاتلة المرتبطة بدفع الأكوام يدويًا. إنه يحمي العمال ويقلل من الضغط المريح.

مخاطر التنفيذ وتكامل المرافق

يجب على المشترين التعامل مع طرح المعدات بتوقعات واقعية. ينطوي دمج الآلات الصناعية الضخمة على تحديات هندسية كبيرة. سوف يسلط البائعون الجديرون بالثقة الضوء على مخاطر التنفيذ هذه في وقت مبكر من عملية تحديد النطاق.

التكامل المنبع

تتطلب الآلة الذكية بيانات ذكية. إن جهاز التجميع الخاص بك يكون ذكيًا بقدر الإشارات التي يتلقاها من المعدات الأولية. أنت تواجه مخاطر تكامل خطيرة إذا لم تتمكن الأنظمة من الاتصال بشكل صحيح.

يجب أن تتصافح وحدة PLC لتتبع القطع مع ماسحات التصنيف وكاشفات الرطوبة الموجودة. إذا تعرف الماسح الضوئي على ورقة عالية الرطوبة، فيجب أن يخبر القائم على المكدس بتحويلها إلى الحاوية الصحيحة. في حالة وجود زمن انتقال للشبكة بين الماسحة الضوئية ووحدة التجميع، فسوف يتم وضع الخشب في الكومة الخطأ. يجب عليك ضمان التكامل الرقمي السلس بين الشركات المحدودة العامة الجديدة وشبكات المطاحن القديمة. اختبر مصافحة البيانات جيدًا قبل الانتقال إلى التثبيت الفعلي.

البصمة والتعديل التحديثي

عادةً ما تكون المساحة الأرضية في المطاحن الحالية ثابتة. لا يمكنك بسهولة دفع الأعمدة الهيكلية بعيدًا عن الطريق. يتطلب تعديل المعدات الجديدة لتتناسب مع آثار الأقدام القديمة تخطيطًا مكانيًا دقيقًا.

معالجة تعقيدات استبدال الأنظمة القديمة ذات الثلاث جلسات. غالبًا ما تكون التصميمات المعيارية الحديثة أكثر إحكاما، لكن ناقلات التغذية الخارجية قد تتطلب توجيهًا مختلفًا. يجب عليك تعيين البصمة الفعلية الدقيقة في مساحة ثلاثية الأبعاد. التخطيط الدقيق يمنع توقف المنشأة لفترات طويلة. غالبًا ما يعمل أسلوب التثبيت المرحلي بشكل أفضل. يمكنك تفكيك الإطار القديم خلال عطلة نهاية الأسبوع وتثبيت الوحدات النمطية في مكانها، مما يضمن استئناف الإنتاج بحلول صباح يوم الاثنين.

إمكانية الوصول إلى الصيانة

الأجزاء المتحركة تفشل في النهاية. ويجب على مديري المصانع الاعتراف بهذه الحقيقة. تحدد مدى سرعة إصلاح الميكانيكيين لهذه الأجزاء مدة التشغيل التشغيلية لديك. تعد إمكانية الوصول إلى الصيانة مقياسًا مهمًا للتقييم.

أكد على أهمية الوصول الواضح إلى الأسطوانات الداخلية، والصمامات الاتجاهية، والأذرع القابلة للنزع. تقوم بعض الآلات سيئة التصميم بإخفاء هذه المكونات بعمق داخل الإطار. تؤدي المعدات التي تتطلب الدخول إلى مساحة محدودة لإجراء الصيانة الهوائية الأساسية إلى حدوث تأخيرات تشغيلية مخفية هائلة. يجب على الميكانيكيين استكمال السلامة بالسماح فقط بتغيير خرطوم هواء بسيط. تتميز الوحدات الحديثة بأبواب متأرجحة وبنوك صمامات مثبتة خارجيًا. وهذا يحافظ على سلامة الميكانيكا ويجعل الخط يعمل بشكل أسرع بعد فشل أحد المكونات.

خاتمة

كرر هذه الحقيقة الأساسية: مكدس القشرة ليس أداة تخزين سلبية. إنه يعمل كنظام نشط للحفاظ على العائد. تحدد التكنولوجيا التي تربط بين مجففاتك ومكابسك الجودة النهائية للألواح المصنعة لديك. من خلال الاستفادة من النقل الفراغي المتقدم، وأدوات التحكم الرقمية التي لا تزيد عن جزء من المللي ثانية، وفيزياء السقوط اللطيفة، فإنك تحمي بشكل فعال استثمارك في المواد الخام.

يجب على صناع القرار اتخاذ إجراءات فورية قبل التعامل مع البائعين. قم بمراجعة النسب المئوية الحالية للتخفيض. تتبع عدد مرات حدوث انحشار رمية الكرة في اتجاه مجرى النهر في كل نوبة عمل. قم بإحضار أبعاد مواد محددة، وبيانات أنواع الأخشاب الصعبة، وأهداف سرعة الخط إلى مكالمات تحديد النطاق الأولية الخاصة بك. سيساعدك وجود هذه البيانات الدقيقة في قياس عائد استثمارك بدقة واختيار التكوين الميكانيكي الدقيق الذي تتطلبه منشأتك.

التعليمات

س: ما هو الفرق بين مكدس القشرة الخضراء ومكدس القشرة الجافة؟

ج: الاختلافات الأساسية هي محتوى الرطوبة ووزن المادة. تتعامل المعبئات الخضراء مع الخشب المقشر حديثًا. هذا الخشب ثقيل ورطب ويتطلب قدرات معالجة بدنية قوية. تتعامل المعبئات الجافة مع الخشب بعد مروره عبر المجفف. الخشب الجاف هش وعرضة للانقسام. لذلك، تعطي الأنظمة الجافة الأولوية للتعامل الدقيق للغاية لمنع تدهور المواد.

س: هل يمكن لوحدة تكديس القشرة الواحدة التعامل مع أحجام أوراق متعددة في وقت واحد؟

ج: نعم. تستخدم الأنظمة الحديثة التتبع الديناميكي للقطع ومناطق الفراغ المجزأة. يحدد PLC حجم الأوراق الواردة بسرعة. فهو يقوم ديناميكيًا بتوجيه الأطوال العشوائية (مثل الأوراق بطول 4 أقدام أو 8 أقدام أو 10 أقدام) إلى صناديق محددة دون مطالبة المشغل بإعادة ضبط الجهاز يدويًا.

س: كيف يعمل المعبئ الفراغي على تحسين كفاءة الطاقة؟

ج: إنه يعمل على تحسين الكفاءة عن طريق إقران أجهزة استشعار الضغط الداخلي بمحركات التردد المتغير (VFDs). يقوم VFD بضبط سرعة المحرك للحفاظ على الحد الأدنى المطلوب من ثبات الفراغ. بالإضافة إلى هندسة الحجرة المحسنة على شكل قبة، فإن هذا يقلل بشكل كبير من إجمالي حمل المحرك مقارنة بالمراوح القديمة التي تعمل باستمرار بأقصى عدد دورات في الدقيقة.

س: هل من الممكن تحديث وحدة تحكم مقلدة جديدة على مكدس قديم؟

ج: نعم، تعد ترقيات PLC المستقلة عالية السرعة أمرًا شائعًا في الصناعة. تتيح ترقية الدماغ الرقمي إجراء مسح ضوئي في أقل من ميلي ثانية واحدة. يمكن أن يؤدي ذلك إلى حل مشكلات التوقيت والمحاذاة، مما يمنحك دقة إسقاط مثالية دون استبدال الإطار الميكانيكي بالكامل للآلة القديمة.
