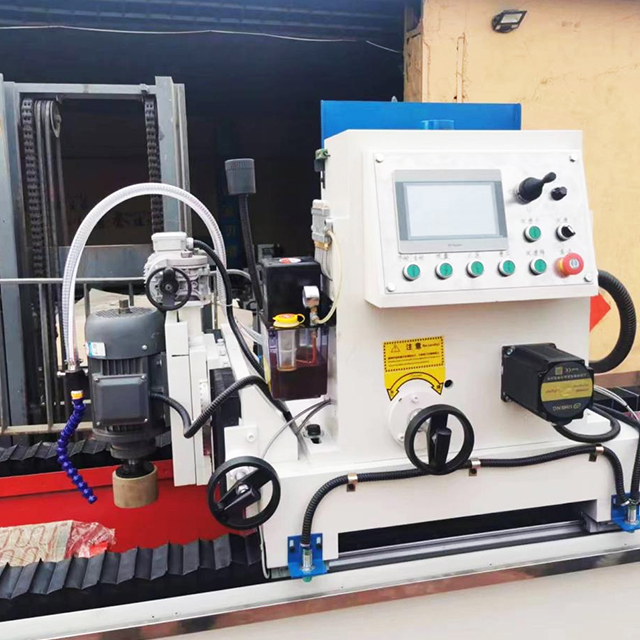

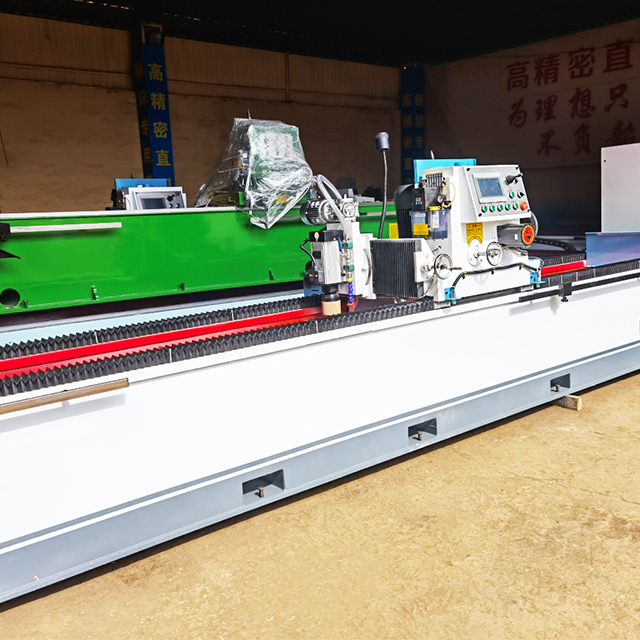

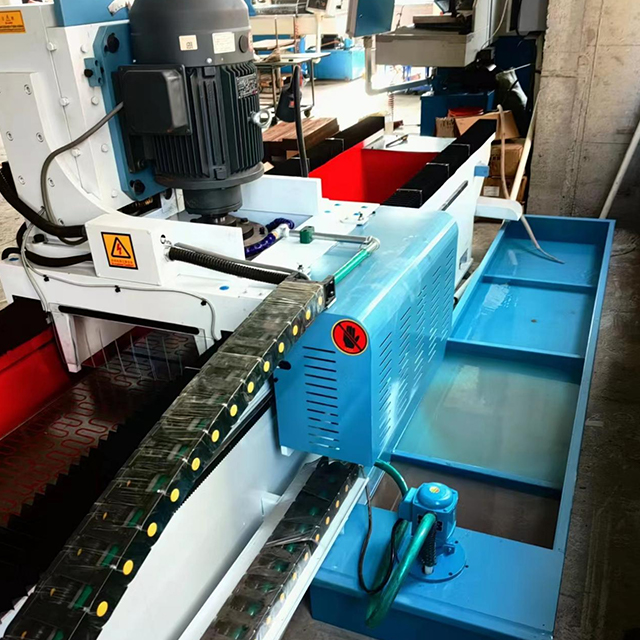

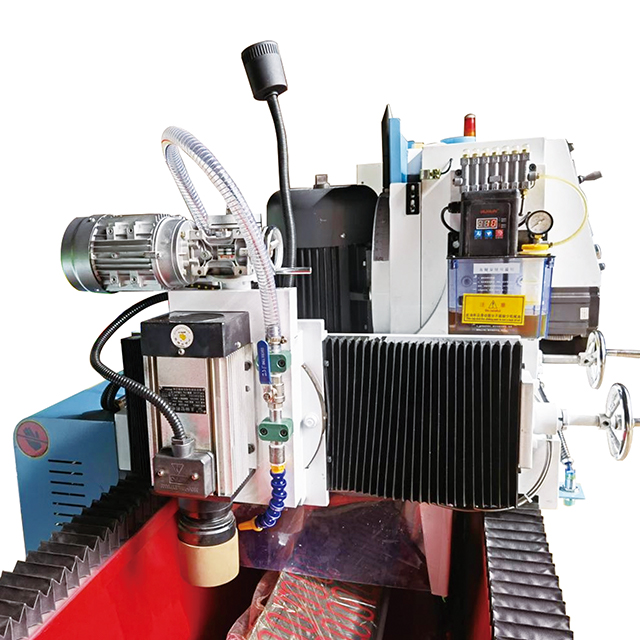

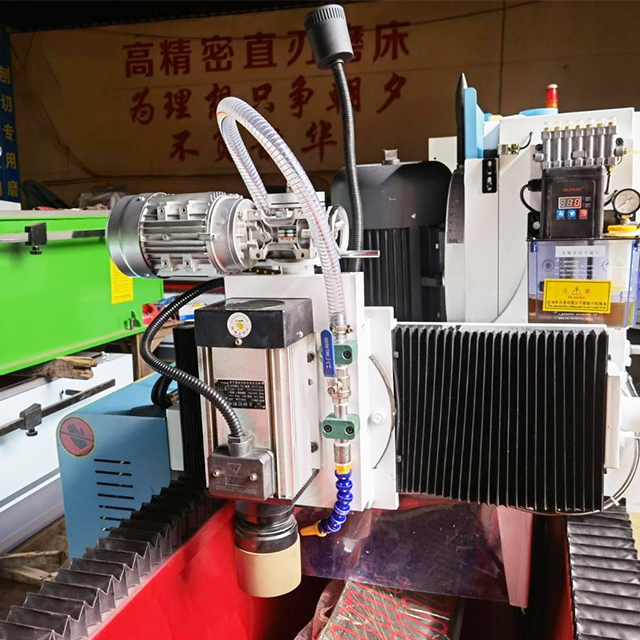

ال 6200mm CNC Sknife Sknife shafener for plywood هي أداة صناعية شاقة مصممة لتمديد عمر وأداء أدوات القطع الكبيرة المستخدمة في تصنيع الخشب الرقائقي.
| توافر الحالة: | |
|---|---|
| الكمية: | |
مع طول طحن يبلغ 6200 مم ، فإنه يستوعب أطول السكاكين والشفرات في إنتاج الخشب الرقائقي، بدءًا من المناشير الشريطية وحتى تقطيع القشرة.
من خلال الجمع بين دقة CNC وتقنية الطحن القوية، فإنه يعيد الحواف إلى مواصفات المصنع، مما يقلل من تكاليف استبدال الأداة ويضمن جودة قطع متسقة عبر عمليات الإنتاج.
المعلمة | قيمة |
طحن طول | 6200 مم |
نطاق قطر الأداة | 100-600mm |
الانتهاء من السطح | ra ≤0.8μm |
طحن عجلة سرعة | 2800 دورة في الدقيقة |
نظام التبريد | تبريد الفيضانات عالية الضغط |
دقة تحديد المواقع | ± 0.01mm |
يوجد في قلب SHAPERER نظام تحكم من CNC 5 محاور يتيح أنماط الطحن المعقدة ، بما في ذلك الحواف الحلزونية ، وملفات تعريف محدب ، ومشتريات متعددة الزاوية-حرجة لأدوات قطع الخشب الرقائقي المتخصص. يقوم نظام قياس الليزر بمسح هندسة الحافة الحالية للأداة قبل الطحن ، مما يؤدي إلى إنشاء خريطة رقمية لأنماط التآكل. تقوم CNC بعد ذلك بإنشاء مسار طحن مخصص لاستعادة ملف تعريف الحافة الأصلي ، مما يضمن الاتساق عبر أدوات متعددة من نفس النوع.
للتعامل مع قوى الطحن الثقيل ، يتميز المبراة بقاعدة من الحديد الزهر مع التضليع الداخلي الذي يقلل من الاهتزاز - الاهتزاز هو السبب الرئيسي للتشطيبات غير المستوية. تحافظ تقنية التثبيت الحرارية على درجات حرارة تشغيل متسقة ، مما يمنع التمدد الحراري الذي قد يؤثر على الدقة. يقوم نظام خلع الملابس التلقائي بعجلة الطحن كل 10 دورات ، مما يضمن التعرض المثلى للحصباء وتوسيع عمر العجلات بنسبة 30 ٪ مقارنة بالخلع اليدوي.
يدعم النظام مجموعة واسعة من أدوات القطع المستخدمة في إنتاج الخشب الرقائقي ، بما في ذلك:
شفرات المنشار الفرقة لتفصيل السجل
قشرة تقطيع السكاكين لإنتاج ورقة رقيقة
شفرات التجويف لإنهاء السطح
أدوات التسجيل لمنع تقسيم الحافة
يقلل حاملي أدوات التغيير السريع الذين لديهم نقاط تصاعد موحدة من وقت الإعداد بين أنواع الأدوات ، مع اكتمال معظم التغييرات في أقل من 15 دقيقة.
تولد عمليات الطحن الحطام والحرارة ، لذلك يتضمن المراوغة غرفة طحن مغلقة مع نوافذ مشاهدة زجاجية مقاومة للانفجار ، تحتوي على شرارات وجزيئات. يزيل عالي الكفاءة جامع الضباب 99.9 ٪ من ضباب سائل التبريد ، مما يؤدي إلى تحسين جودة الهواء ، بينما يزيل ناقل الرقائق تلقائيًا حلاقة المعادن ، مما يقلل من التنظيف اليدوي. تلبي هذه الميزات معايير ATEX للبيئات المتفجرة ، وهي شائعة في منشآت النجارة مع تراكم الغبار.
مطاحن الخشب الرقائقي : تعمل على إعادة تهيئة المناشير الشريطية وسكاكين التقطيع، مع الحفاظ على جودة القطع المتسقة للطبقات الخشبية والطبقات الأساسية.
مصانع الأعمال الخشبية : تشحذ شفرات التجويف والمجهزة ، مما يضمن التشطيبات السطحية الملساء على ألواح الخشب الرقائقي.
الورق والتعبئة : تستعيد الشفرات المستخدمة في إنتاج اللوحة المموج ، حيث تمنع التخفيضات الدقيقة نفايات المواد.
صناعات إعادة التدوير : شحذ أدوات القطع لمعالجة الخشب الرقائقي المستصلحة والمواد المركبة.
س: كيف يحسن التحكم في CNC نتائج شحذ؟
A: CNC يلغي الخطأ البشري في محاذاة مسار الطحن ، مع ضمان شحذ كل أداة لمواصفات الشركة المصنعة الدقيقة ، مع نتائج قابلة للتكرار عبر دفعات.
س: ما هي أنواع عجلات الطحن المتوافقة؟
ج: يدعم النظام عجلات أكسيد الألومنيوم (لأدوات HSS) وعجلات الماس (للأدوات ذات الكربريد) ، مع ضبط سرعة العجلة التلقائي على أساس نوع العجلات.
س: ما هي دورة الشحذ النموذجية بسكين 6200 مم؟
ج: دورة تجديد كاملة ، بما في ذلك القياس ، الطحن ، والتبريد ، تستغرق 45-60 دقيقة للسكين القياسي مع التآكل المعتدل.
س: هل الدعم عن بُعد متاح لاستكشاف الأخطاء وإصلاحها؟
ج: نعم. يتيح اتصال IoT الخاص بـ SHAPENER للفنيين الوصول إلى التشخيص في الوقت الفعلي ، وتحديث البرامج ، وتوجيه المشغلين من خلال استكشاف الأخطاء وإصلاحها عن بُعد ، مما يقلل من وقت التوقف.
الحد الأقصى لطحن الطحن | 6200 مم |
حجم العمل (L × W) | 2000mm*200mm*3 |
دليل السكك الحديدية | Hiwin 35-Series الدقة الدقيقة الدقيقة مربعة |
محرك عجلة رأس طحن | باستخدام آلة الطحن الشاقة مع محرك مخصص |
طحن العجلة نموذج | راتنج رابطة كوب طحن Wheel305 × 240 × 120 مم |
طحن قوة المحرك | 11.0kw-1440r/min رأس طحن شاق خاص |
طحن الطحن الجانبي قوة محرك الرأس | 2.2kw-2880r/دقيقة محرك مغزل عالي السرعة مخصص |
قوة سفر محرك | محرك تردد متغير 2.2 كيلو وات مع مروحة التبريد |
رفع قوة المحرك | 1.5kW محرك CNC-Dedicated |
فاصل مغناطيسي | 0.2kw |
طاقة محرك مضخة المياه | 0.2 كيلو وات مضخة تبريد أكبر |
أداة الكرات الداخلية للأداة | يستخدم كرات الأرض الدقيقة الشاقة |
دقة طحن | ≤0.03mm/m |
السرعة الوجه والخلف من رأس الطحن | 0-25m/min (يمكن ضبط السرعة بشكل تعسفي) |
نوع محرك رأس الطحن | رف التروس مع التحكم في سرعة التردد المتغير |

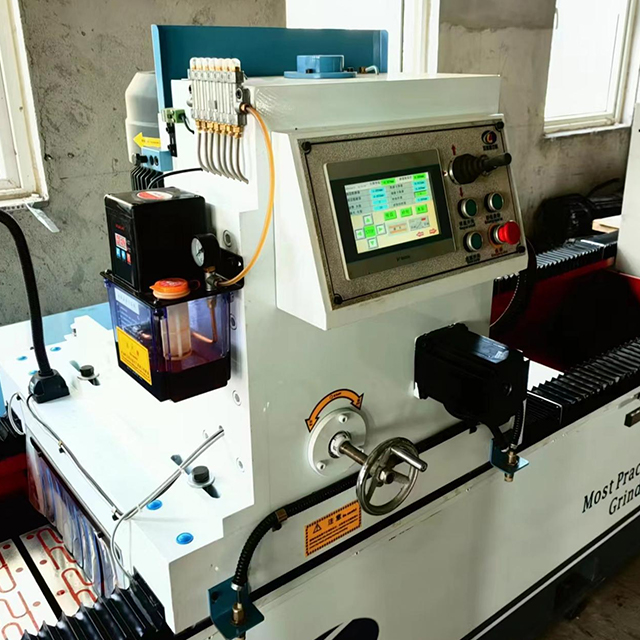

طريقة التحكم | مشترك شاشة تعمل باللمس CNC والتحكم في زر الضغط |
طحن طريقة التغذية | دليل + نظام التغذية التلقائية CNC |
زاوية الجدول القابلة للتعديل | ± 90 درجة |
السرعة الوجه والخلف من رأس الطحن | ± 5 ° |
نظام التشحيم | نظام التشحيم المركزي الذي يسيطر عليه CNC |
نظام التبريد | نظام تبريد رذاذ مضخة المياه |
إجمالي الوزن | 7200 كجم |
الأبعاد العامة | 9800*1500*1700mm |
يتبنى النظام الآلي نظام CNC الخاص بنا ، مما يمكّن معلمات الطحن الخشنة/الدقيقة القابلة للبرمجة الذاتية والتنفيذ المستقل للطحن الخشن ، الطحن الدقيق ، إبداع الإنذار ، التلميع ، والإغلاق - مما يعزز بشكل كبير الكفاءة التشغيلية. | |
